Centrale elettrica Sils

Su KHR instant info vi presentiamo tutto ciò che c’è da sapere sugli impianti e sulle attività delle Officine idroelettriche del Reno posteriore SA (KHR), direttamente sul vostro smartphone.

La centrale Sils: l’impianto più potente e il centro comandi di KHR.

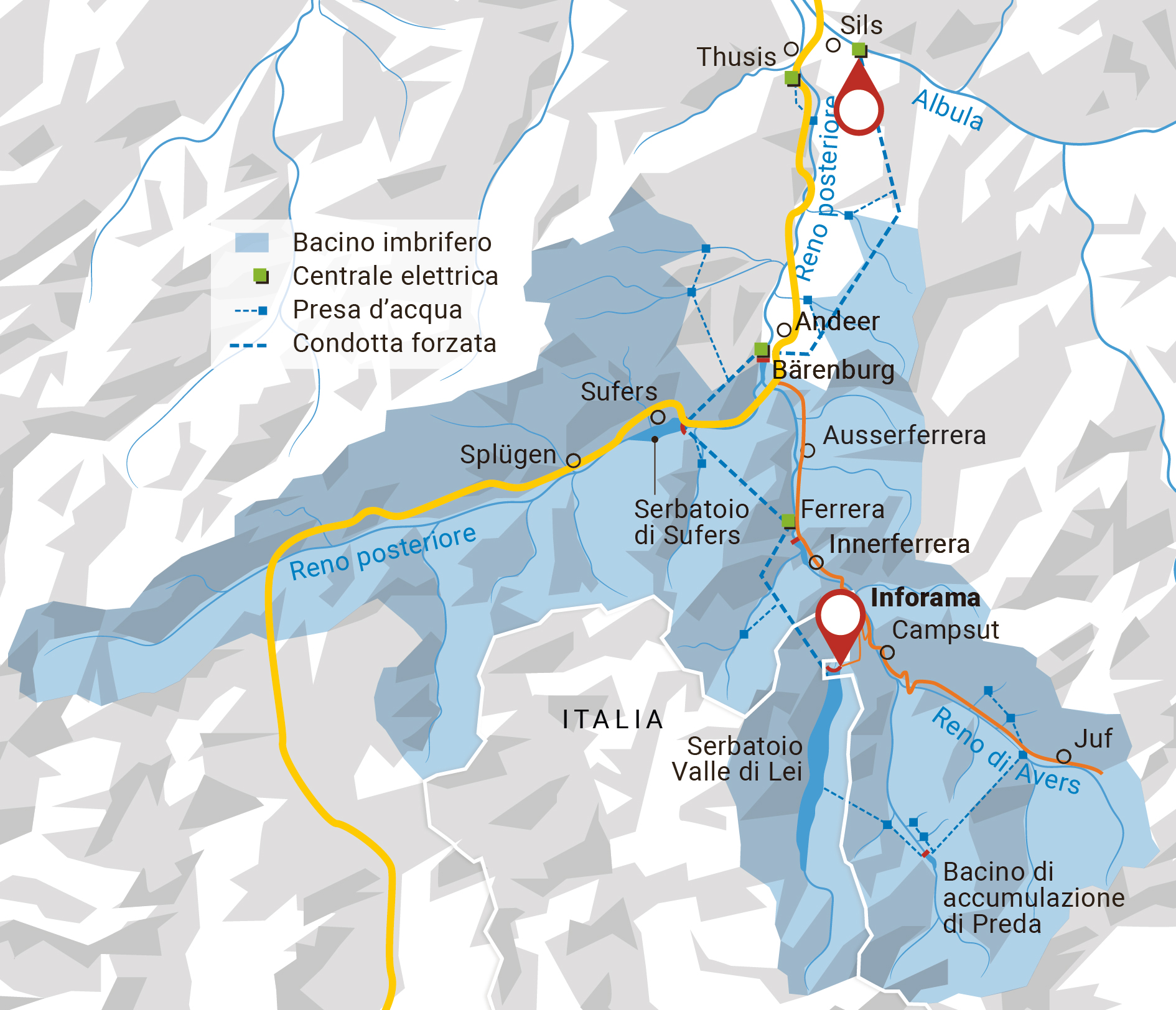

Dal bacino di compensazione di Bärenburg l’acqua raggiunge la centrale di Sils attraverso una galleria lunga 13 chilometri, con un diametro di 5,4 metri, e una condotta forzata del diametro di 4,2 metri. Poco prima delle turbine, ciascuna condotta di alimentazione è dotata di  una valvola a sfera, una sorta di gigantesco rubinetto. In caso di emergenza o di arresto dell’impianto, queste valvole consentono di interrompere l’afflusso dell’acqua alle turbine. Quando chiuse, ciascuna valvola a sfera è sottoposta alla spinta di circa 600 tonnellate d’acqua.

La centrale di Sils è stata realizzata con una costruzione tradizionale ai piedi del versante. Al piano terreno si accede alla sala macchine, dove sono installati i generatori ad asse verticale. Le turbine Francis collegate sono invece situate al piano inferiore. Dopo la turbinazione, l’acqua utilizzata per la produzione di energia viene convogliata attraverso il canale di scarico nell’Albula. La restituzione effettiva al corso d’acqua originario avviene tuttavia solo 1,7 chilometri più a valle, nel punto in cui l’Albula confluisce nel Reno posteriore.

Le quattro turbine Francis del salto Bärenburg-Sils sono progettate per una portata massima di 73 m³/s di acqua. Il salto massimo è di 413 metri. All’epoca della costruzione della centrale, negli anni '60, si trattava di un valore eccezionalmente elevato per turbine Francis. Ancora oggi, per salti di questa entità si ricorre generalmente a turbine Pelton. L’installazione di turbine Francis rappresentò quindi una vera impresa pionieristica.

Fin dalla sua entrata in esercizio, la centrale di Sils consentiva già il telecontrollo e il monitoraggio di una parte degli impianti di KHR, distribuiti su un territorio molto esteso. Con il passare del tempo, però, la tecnologia degli anni '50 non era più in grado di soddisfare le crescenti esigenze operative. Oggi tutti gli impianti di KHR sono comandati e monitorati a distanza dal moderno centro di comando di Sils, caratterizzato da un’elevata flessibilità operativa.

Elettricità per la Svizzera. E anche per la Ferrovia Retica.

Nella centrale di Sils sono installati, oltre ai quattro gruppi macchine principali, anche due gruppi monofase dedicati esclusivamente alla produzione di energia elettrica per la Ferrovia Retica. Come le FFS, anche la Ferrovia Retica utilizza per la propria rete di trazione corrente alternata monofase alla frequenza di 16,7 Hz.

Centrale elettrica di Sils
Bacino imbrifero	534,5 km2
Portata d’esercizio	73 m3/s
Salto lordo	413 m
Potenza complessiva delle turbinel	250.000 kW
di cui per la Ferrovia Retica	10.000 kW

Officine idroelettriche del Reno posteriore SA: una società davvero speciale.

Negli anni '50 e '60 nelle Alpi svizzere furono realizzati numerosi impianti idroelettrici. I costi di costruzione delle grandi centrali superavano generalmente le possibilità finanziarie di una singola città o di un Cantone e, a maggior ragione, di una singola azienda elettrica. Per questo motivo, più soggetti interessati si unirono in partnership. Le Officine idroelettriche del Reno posteriore SA (KHR) sono una delle maggiori società gestite in partnership del settore.

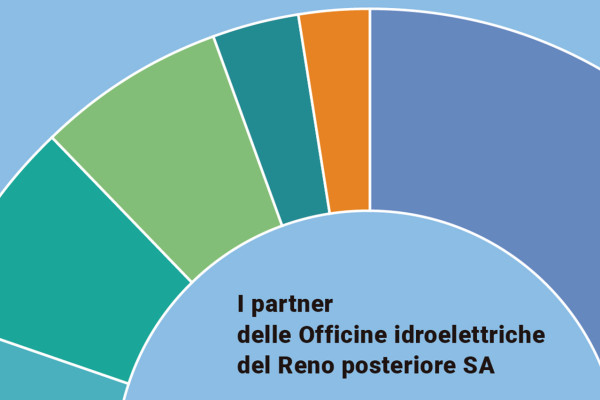

In proporzione alla quota detenuta nel capitale azionario, i partner ricevono energia elettrica e contribuiscono alla copertura dei costi di esercizio. I partner e azionisti di KHR sono:

Edison International Shareholdings SpA	20 %
Città di Zurigo	19.5 %
Axpo Power AG	19.5 %
Cantone dei Grigioni	12 %
Alpiq Suisse AG	9.28 %
BKW Energie AG	7.72 %
Repower AG	6.5 %
Comuni concessionari	3 %
IWB	2.5 %

Uno spettacolo a quasi 2.000 metri di quota. Benvenuti all’Inforama Valle di Lei

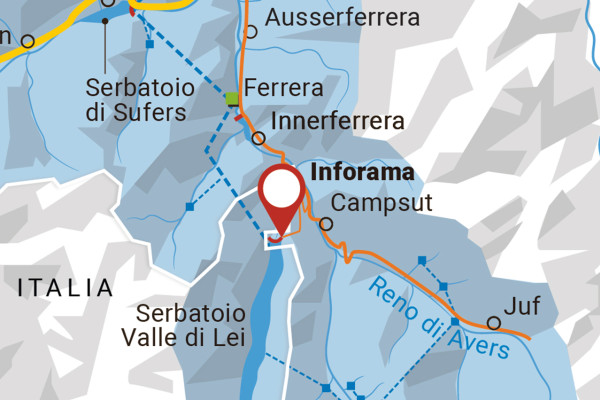

Visitate il nostro Inforama, situato accanto all’uscita della galleria della Valle di Lei. Immergetevi nel mondo dell’energia idroelettrica e scoprite come l’energia dell’acqua viene trasformata in energia elettrica pulita. Animazioni interattive, filmati e una ricca esposizione illustrata vi guideranno attraverso tutti gli impianti di KHR. Approfondite temi quali:

• l’utilizzo dell’energia idroelettrica
• la storia della costruzione della grande diga della Valle di Lei
• la tecnologia degli impianti idroelettrici
• ecologia e sicurezza
• il territorio



Ingresso gratuito.

Questo link vi conduce direttamente all’Inforama:

Dalla centrale di Sils all'Inforama
